Инженерные системы Водоснабжение и канализация
Водоснабжение и канализация
Внутренние сети холодного и горячего водоснабжения, хозяйственно-бытовая и ливневая канализация, водопроводное оборудование. Монтаж от разводки до опрессовки.
Состав работ
Направление охватывает внутренние сети холодного и горячего водоснабжения, хозяйственно-бытовую и ливневую канализацию, а также водопроводное оборудование объекта. Мы выполняем сети от ввода в здание до точек водоразбора и от санитарных приборов до выпусков в наружные сети.
В состав работ входят прокладка магистралей и разводок, монтаж стояков, установка насосного оборудования и узлов учёта воды, монтаж запорной и регулирующей арматуры, а также сборка узлов в технических помещениях. Канализация прокладывается с проектными уклонами и ревизиями, обеспечивающими самотёчный отвод стоков и доступ для обслуживания.
Водоснабжение и канализация ведутся в общей координации с остальными инженерными системами объекта. Трассы трубопроводов согласуются с воздуховодами вентиляции, отопительными контурами и кабельными линиями ещё на этапе разметки, чтобы исключить пересечения и обеспечить доступ к арматуре.
Последовательность и метод
Монтаж начинается с разметки трасс и уточнения схемы по отметкам и проходам сквозь конструкции. Затем прокладываются магистральные участки и разводка по этажам, монтируются стояки холодной и горячей воды, выполняются подводки к точкам водоразбора и оборудованию.
Напорные участки и узлы повышения давления комплектуются насосными станциями, подобранными под расчётный расход и напор. Узлы учёта собираются на вводах с установкой приборов и запорной арматуры, обеспечивающей отключение участков без остановки всей системы. Канализационные стояки и отводы монтируются с расчётными уклонами и ревизиями.
Завершают монтаж испытания: трубопроводы заполняются и опрессовываются, соединения и узлы проверяются на герметичность под давлением, система промывается. После устранения замечаний выполняется пусконаладка и системы выводятся на проектные параметры.
- Разметка трасс и проходов через конструкции

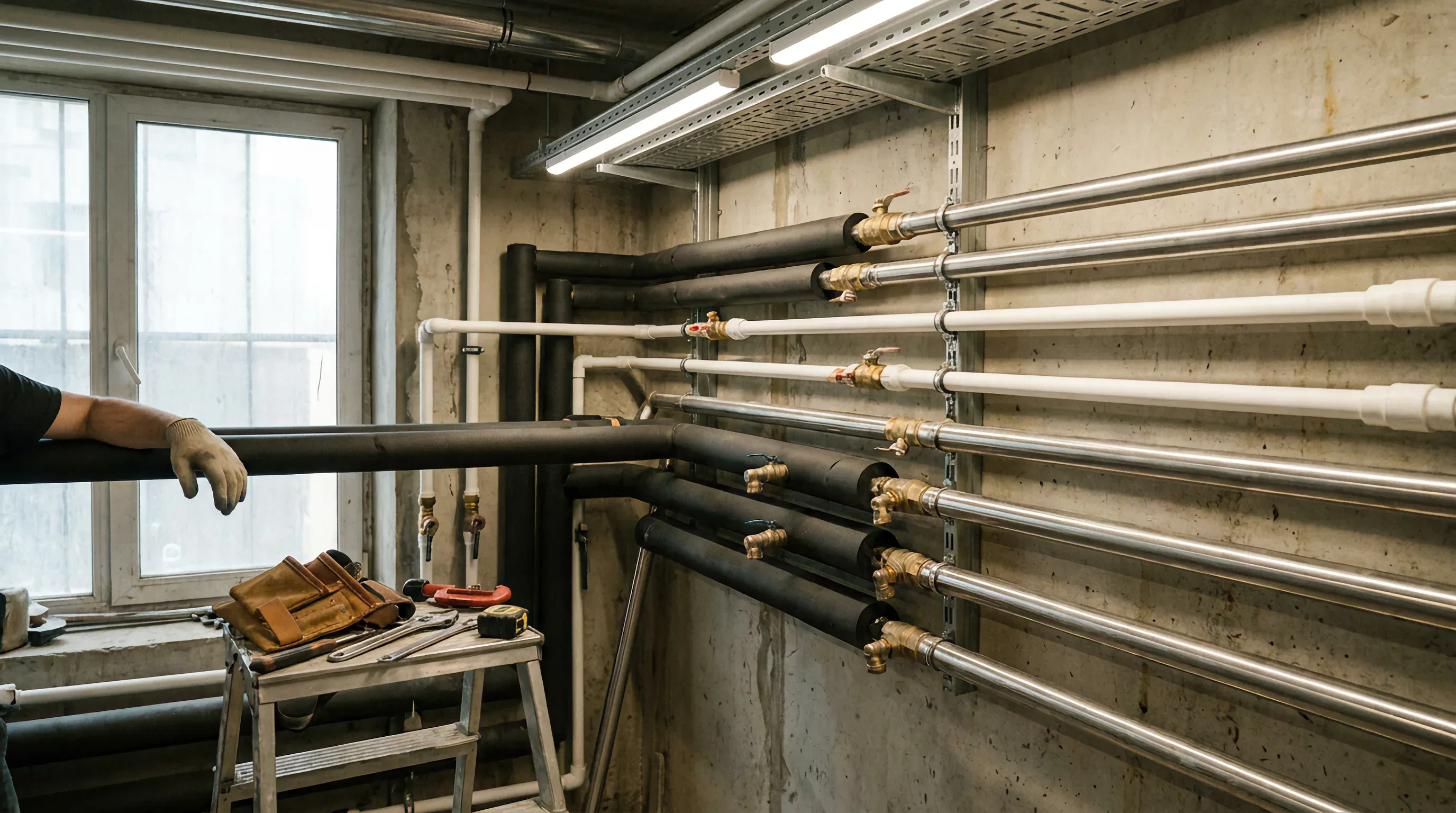

- Прокладка магистралей и поэтажной разводки
- Монтаж стояков холодного и горячего водоснабжения

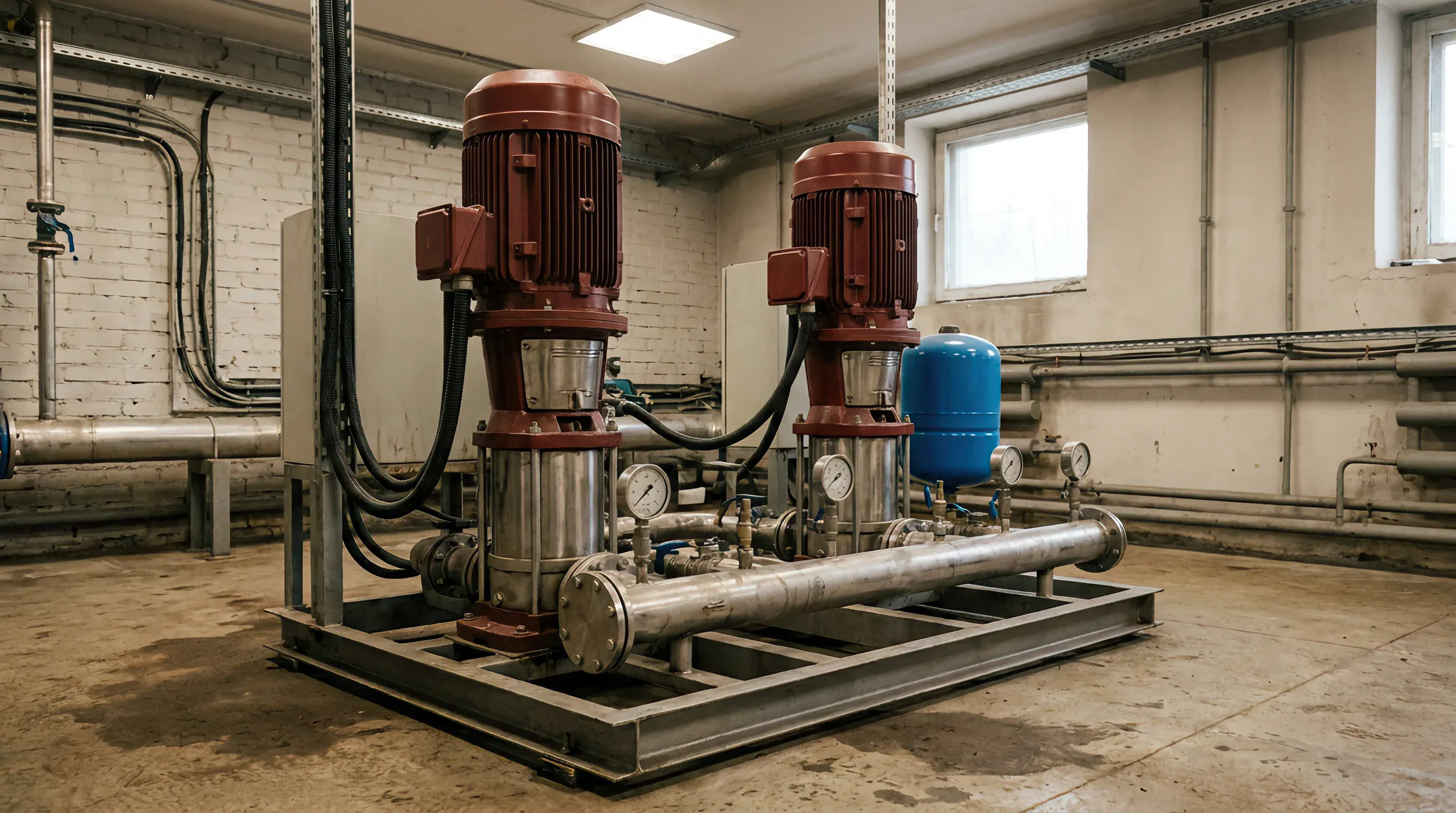

- Установка насосных станций и узлов повышения давления
- Сборка узлов учёта воды и запорной арматуры

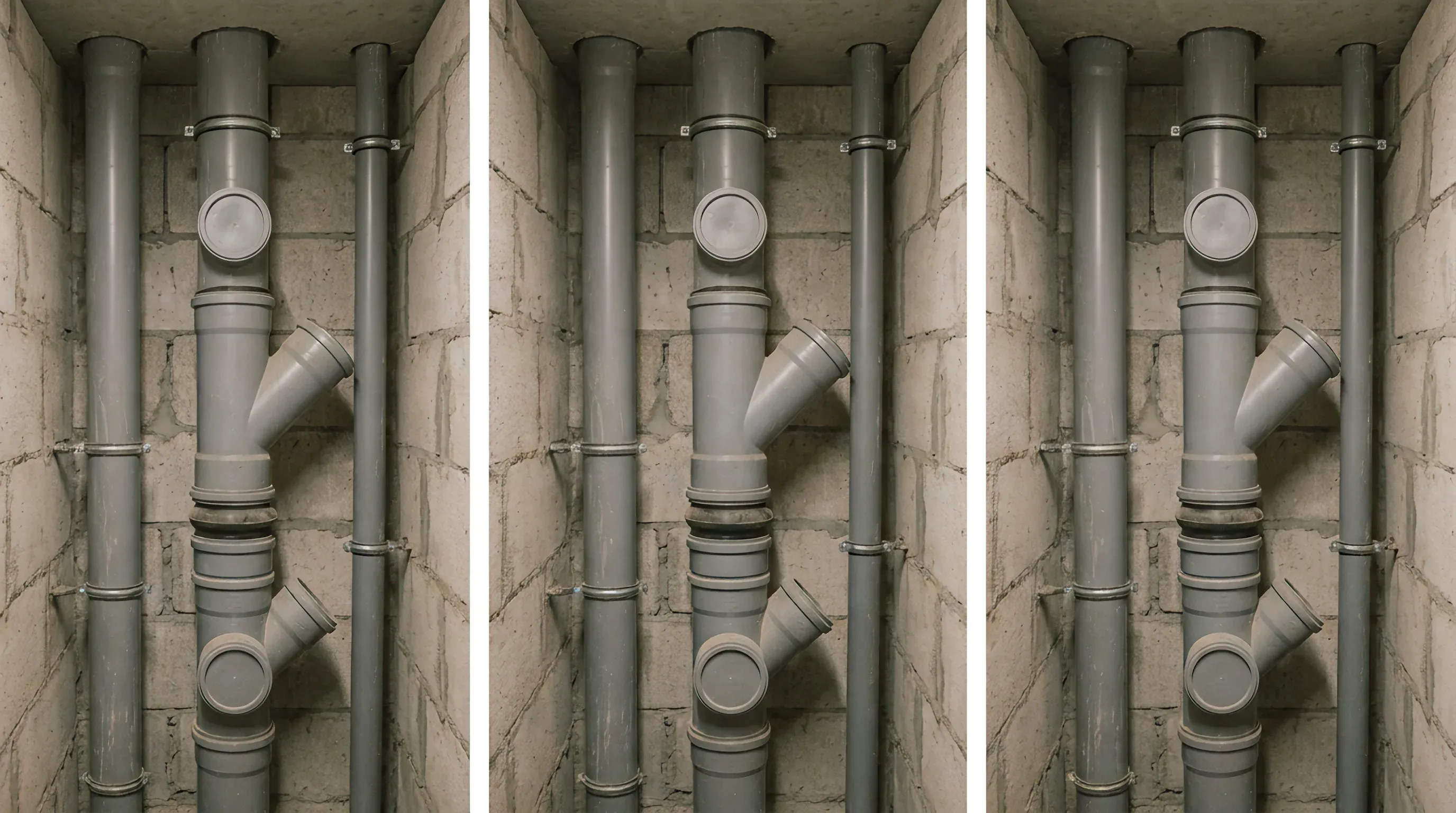

- Монтаж канализационных стояков и отводов с уклонами
- Опрессовка, промывка и гидравлические испытания
Материалы и оборудование
Трубопроводы выполняются из материалов, подобранных под назначение участка и параметры среды. Для внутренних сетей применяются полипропилен и металлопластик, на ответственных и напорных участках — сталь. Канализация монтируется из труб и фасонных частей соответствующего класса с расчётными диаметрами под объём стоков.
Из оборудования применяются насосное оборудование для повышения давления и перекачки, запорная и регулирующая арматура, фильтры и обратные клапаны, приборы учёта воды. Конкретные классы материалов и оборудования определяются проектом и условиями эксплуатации, без привязки к единственному решению.
Соединения выполняются способом, соответствующим материалу трубопровода, с применением фитингов и фасонных частей одного класса. Скрытые участки и узлы фиксируются актами до зашивки, что обеспечивает прослеживаемость работ и корректную исполнительную документацию.
Что заказчик получает при сдаче
- Пусконаладка систем водоснабжения с выводом давления и расхода на проектные параметры
- Опрессовка и гидравлические испытания трубопроводов с проверкой узлов и соединений на герметичность
- Оформление актов скрытых работ, испытаний и приёмки смонтированных систем
- Передача исполнительной документации по проложенным сетям и установленному оборудованию
- Инструктаж эксплуатирующего персонала по запорной арматуре, насосным станциям и узлам учёта
