Инженерные системы Автоматический полив
Автоматический полив
Автоматические системы полива газонов — от проектной разбивки участка и прокладки труб до настройки контроллеров, пусконаладки и зимней консервации. Один подрядчик ведёт систему полива целиком.
Что охватывает система полива

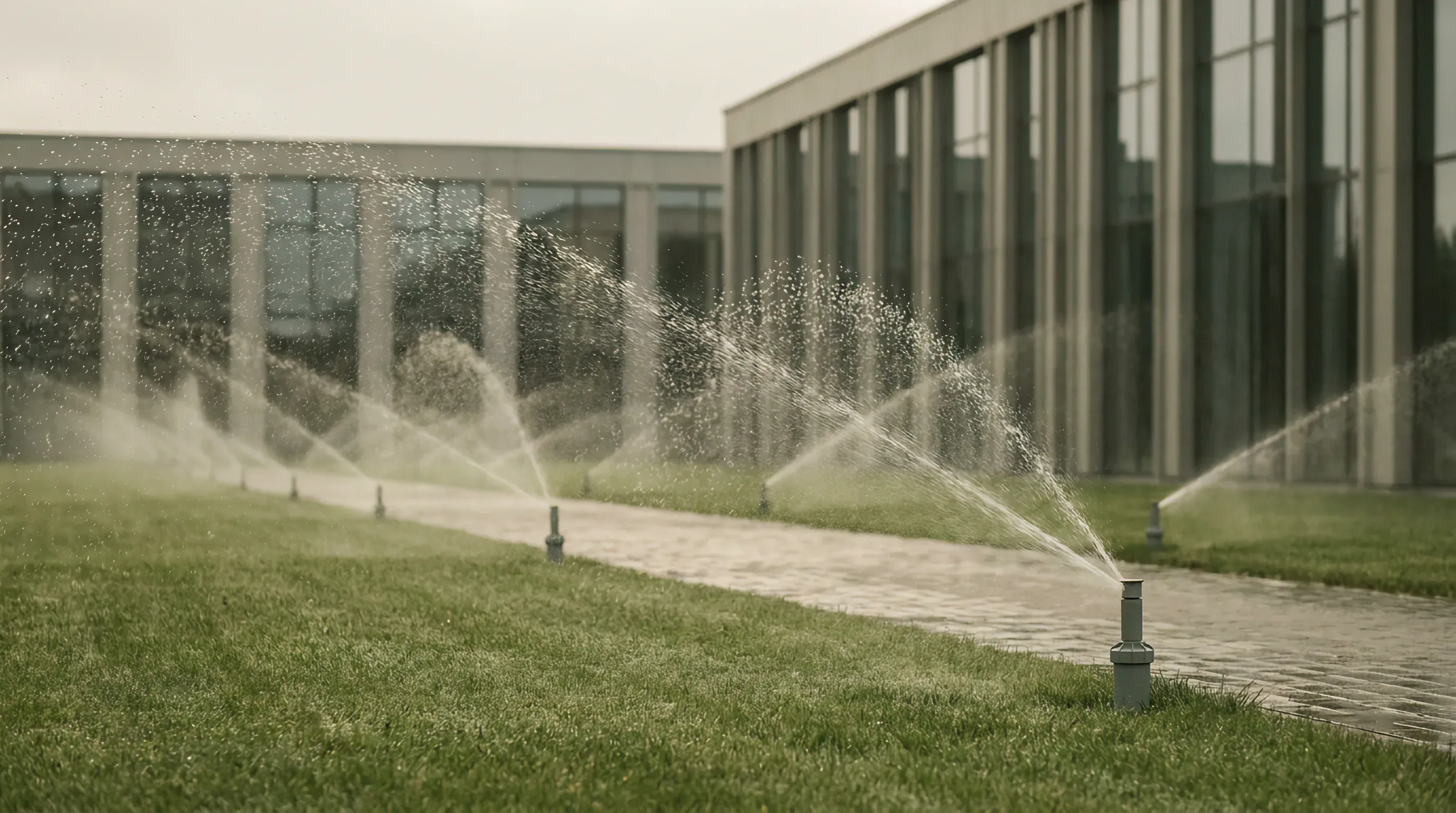

Раздел охватывает автоматические системы полива газонов и озеленённых территорий. Мы выполняем проектную разбивку участка на зоны полива, прокладку трубопроводов, установку выдвижных дождевателей, монтаж узла управления с электромагнитными клапанами, подключение контроллера и датчиков, а также зимнюю консервацию системы.
В состав работ входит расчёт зон по типу насаждений и площади, размещение дождевателей с перекрытием секторов для равномерного полива, устройство узла подключения к источнику воды, монтаж распределительной гребёнки с клапанами по зонам, прокладка кабеля управления и установка контроллера с датчиками дождя и влажности.
Система полива пересекается с другими наружными сетями и со строительными элементами благоустройства, поэтому мы ведём её в общей координации. Трассы труб, места установки дождевателей и узла управления согласуются заранее, чтобы прокладка не конфликтовала с дорожками, освещением и дренажом участка.
Последовательность и метод монтажа
Работа начинается с проектной разбивки участка — определяются зоны полива, точки установки дождевателей и трассы трубопроводов с учётом давления и расхода источника воды. Разбивка переносится на местность, после чего открываются траншеи под прокладку труб.

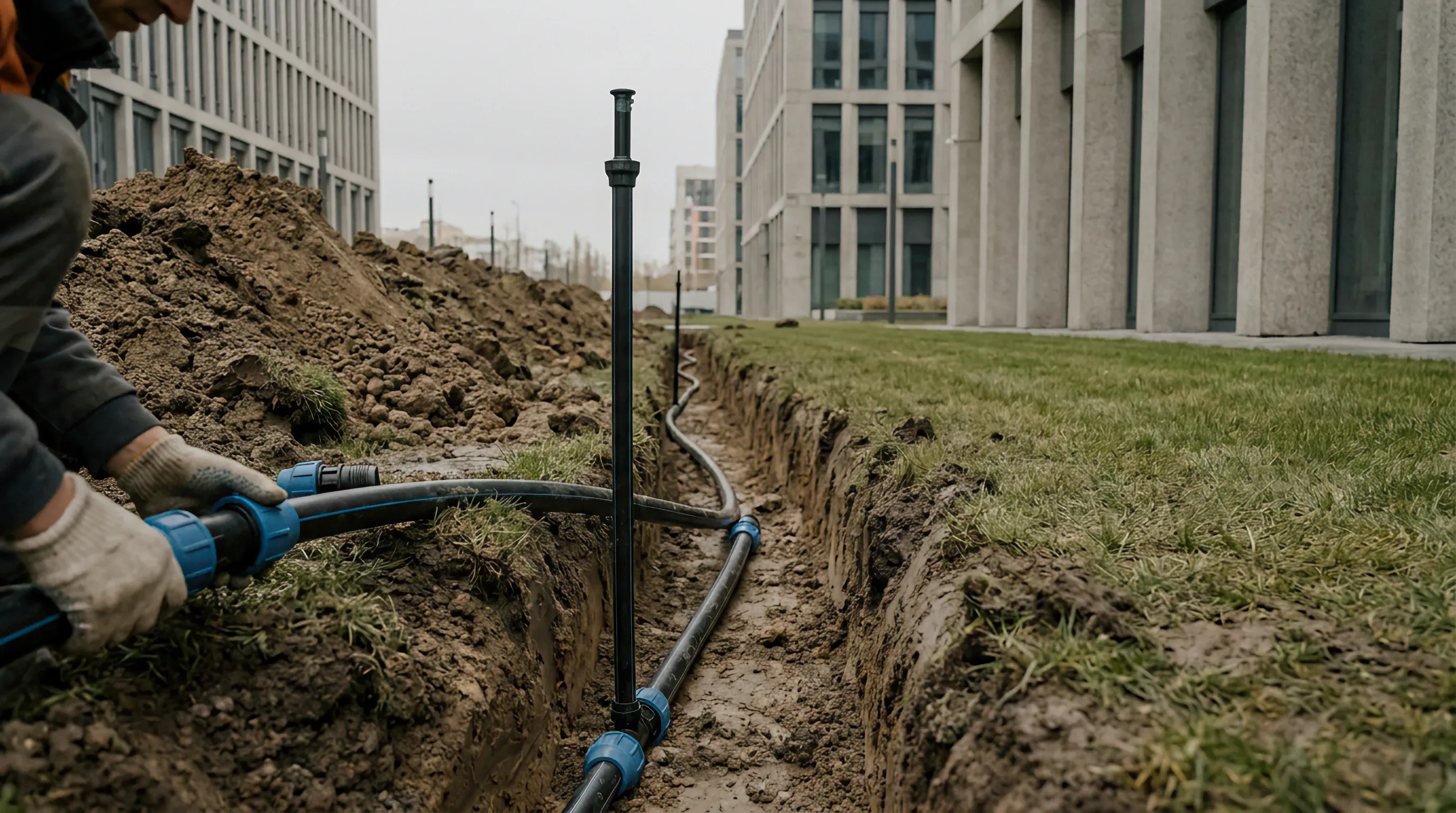

Трубопроводы укладываются в траншеи на проектную глубину, монтируются дождеватели с регулировкой секторов и дальности, собирается узел управления с электромагнитными клапанами по зонам, прокладывается кабель управления к контроллеру. Узел подключения к источнику воды оснащается запорной арматурой и устройствами защиты. Там, где трасса требует подготовки основания или пересечения с покрытием, эти работы выполняет та же бригада, что ведёт монтаж системы.
После сборки система проходит испытания под давлением и пусконаладку — настраиваются зоны и расписания полива, регулируются секторы и дальность дождевателей, проверяется работа контроллера и датчиков. Полив доводится до равномерного покрытия без сухих и переувлажнённых участков.
- Проектная разбивка участка на зоны полива
- Открытие траншей и прокладка трубопроводов на проектную глубину
- Установка выдвижных дождевателей с регулировкой секторов

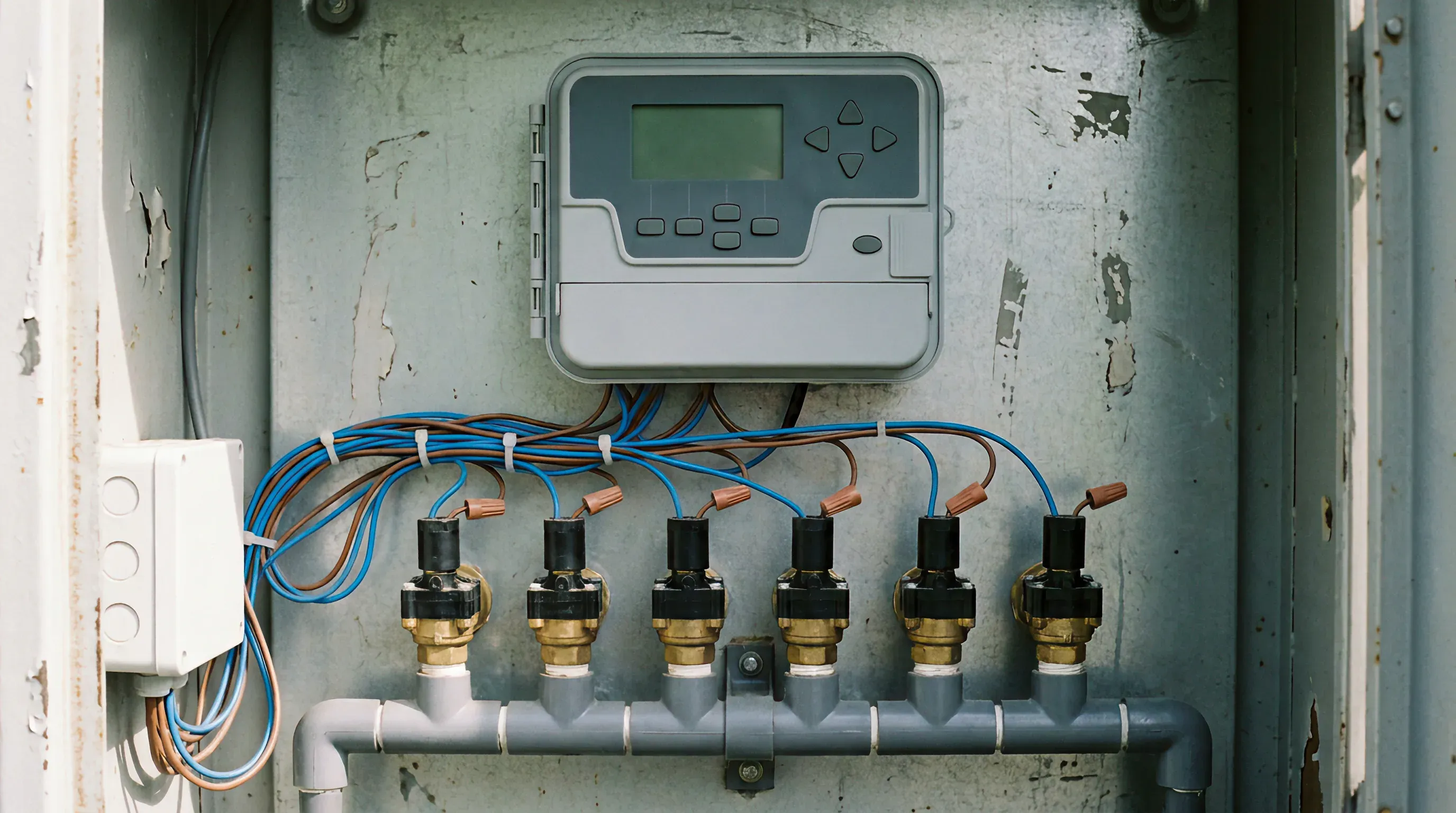

- Монтаж узла управления с электромагнитными клапанами
- Подключение контроллера, датчиков дождя и влажности
Оборудование, материалы и сдача
В работе применяются типовые классы оборудования и материалов — полимерные трубопроводы для наружной прокладки, выдвижные роторные и веерные дождеватели, электромагнитные клапаны, распределительные гребёнки, контроллеры полива, датчики дождя и влажности, запорная арматура и фитинги для подземного монтажа.
Подбор оборудования и материалов выполняется под площадь, рельеф и тип насаждений участка, а также под параметры источника воды, и закладывается в единую смету вместе с монтажом. Заказчик получает систему полива одним объёмом, а не складывает её из отдельных договоров на поставку и установку.
Сдача строится как процесс. Система испытывается под давлением и проходит пусконаладку, настраиваются зоны и расписания, регулируются дождеватели. Оформляются исполнительная схема прокладки труб и расстановки дождевателей, протоколы пусконаладки и паспорта на оборудование. Завершается этап инструктажем по эксплуатации, обслуживанию и порядку зимней консервации, при которой трубопроводы продуваются и система выводится из работы на холодный сезон.
Что заказчик получает при сдаче
- Пусконаладка системы с настройкой зон и расписаний полива
- Регулировка секторов и дальности дождевателей по проектной разбивке
- Испытания трубопроводов и проверка узла управления под давлением
- Исполнительная схема прокладки труб и расстановки дождевателей
- Протоколы пусконаладки и паспорта на оборудование
- Инструктаж по эксплуатации, обслуживанию и порядку зимней консервации
