Вентиляция и кондиционирование
Приточно-вытяжная вентиляция и кондиционирование — от прокладки воздуховодов и установки оборудования до балансировки и вывода систем на проектные режимы. Один подрядчик ведёт климатический контур объекта на всех этапах.
Что охватывает климатический контур
Вентиляция и кондиционирование объединены в один контур работ, потому что приток, вытяжка и охлаждение воздуха проектируются и собираются как взаимосвязанные системы. Мы выполняем приточно-вытяжную вентиляцию с механическим побуждением, общеобменные и местные системы, а также кондиционирование на базе наружных и внутренних блоков и фанкойлов.

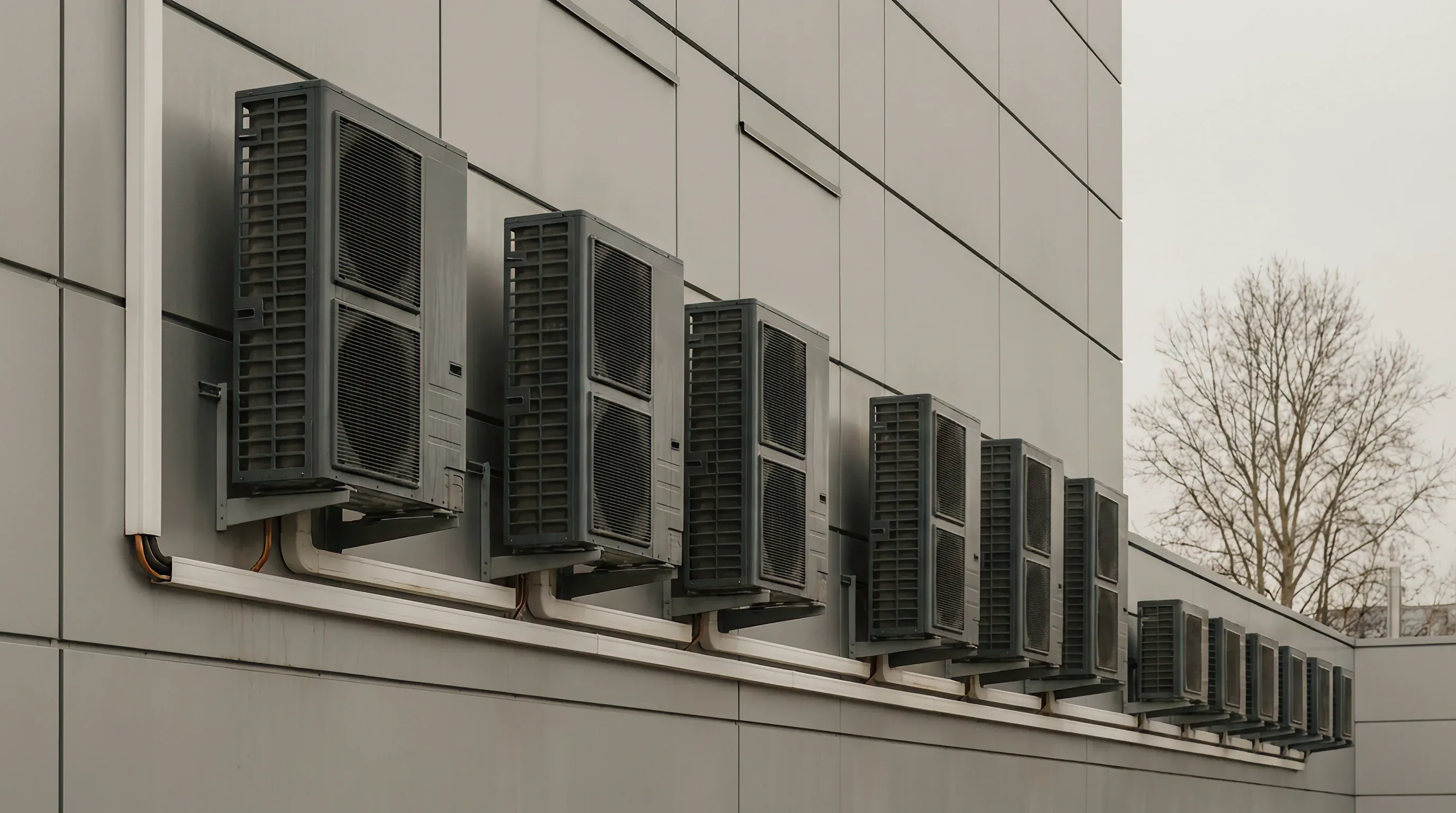

В состав работ входит установка приточно-вытяжных установок в венткамерах, монтаж сети воздуховодов и фасонных элементов, навеска внутренних блоков и фанкойлов, размещение наружных блоков на фасадах и кровле, прокладка фреоновых трасс и дренажа, установка воздухораспределителей, решёток и регулирующей арматуры.
Поскольку климатические системы прокладываются в одном пространстве с другими инженерными сетями и затрагивают строительные конструкции, мы ведём их в общей координации с остальными разделами. Трассы воздуховодов, узлы прохода через перекрытия и места установки оборудования согласуются заранее, чтобы монтаж не вступал в конфликт с электрикой, водоснабжением и отделкой.
Последовательность и метод монтажа

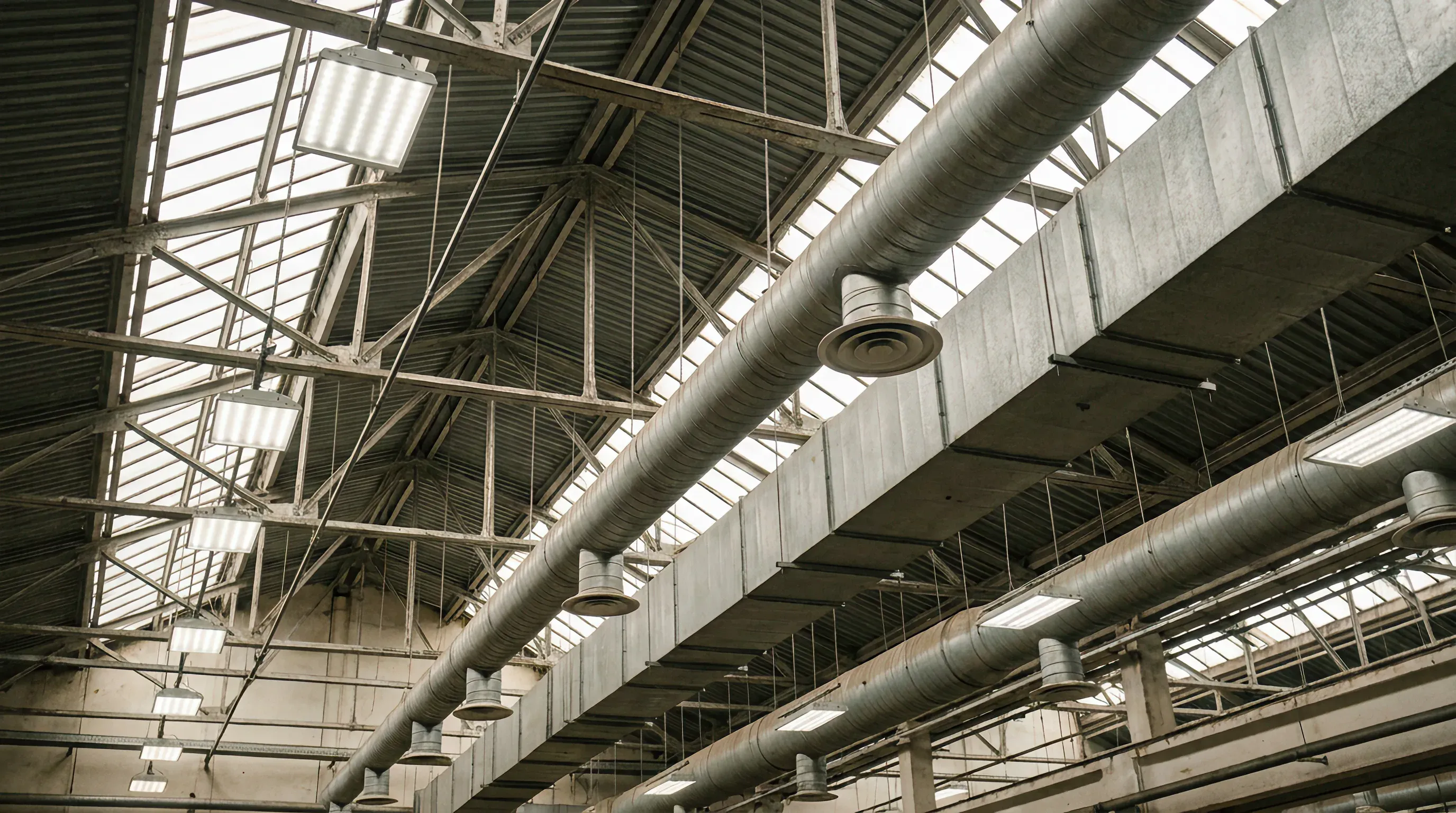

Монтаж начинается с разметки трасс и установки опорных конструкций — подвесов, кронштейнов и рам под оборудование. Воздуховоды собираются секциями на земле и поднимаются на проектные отметки, стыки уплотняются, магистрали закрепляются с шагом, который исключает провисание и вибрацию.
Параллельно ведётся установка приточно-вытяжных установок, навеска внутренних блоков и фанкойлов, размещение наружных блоков на опорных рамах. Прокладываются и опрессовываются фреоновые трассы, организуется отвод конденсата, подключается электропитание и автоматика. Там, где трасса требует устройства проёма или усиления основания, эти работы выполняет та же бригада, что ведёт монтаж инженерии.
После сборки система проходит индивидуальные испытания, а затем комплексную пусконаладку. Проверяется герметичность воздуховодов, выполняется аэродинамическая балансировка — расходы воздуха по ветвям доводятся до проектных значений, настраивается автоматика поддержания температуры и совместная работа оборудования под нагрузкой.
- Разметка трасс, монтаж опор, подвесов и рам под оборудование
- Сборка и навеска воздуховодов, фасонных элементов и воздухораспределителей
- Установка приточно-вытяжных установок, фанкойлов, наружных и внутренних блоков
- Прокладка и опрессовка фреоновых трасс, организация дренажа конденсата
- Подключение электропитания, автоматики и щитов управления
Оборудование, материалы и сдача
В работе применяются типовые классы оборудования и материалов — приточно-вытяжные установки с рекуперацией и без, канальные и кассетные внутренние блоки, фанкойлы, наружные блоки систем кондиционирования, оцинкованные воздуховоды прямоугольного и круглого сечения, гибкие вставки, шумоглушители, теплоизоляция трасс, регулирующие и огнезадерживающие клапаны.
Подбор оборудования и материалов выполняется под расчётные нагрузки объекта и закладывается в единую смету вместе с монтажом. Заказчик получает климатический контур одним объёмом, а не складывает его из отдельных договоров на поставку и установку.
Сдача систем строится как процесс, а не как разовая приёмка. Системы выводятся на проектные режимы, проводятся испытания и балансировка, оформляются исполнительные схемы трасс и расположения оборудования, протоколы пусконаладки и паспорта. Завершается этап инструктажем персонала по эксплуатации и обслуживанию, после чего системы можно передавать в эксплуатацию.
Что заказчик получает при сдаче
- Пусконаладка систем с выводом на проектные режимы работы
- Аэродинамическая балансировка приточных и вытяжных ветвей
- Испытания на герметичность воздуховодов и проверка под нагрузкой
- Исполнительные схемы воздуховодных трасс и расположения оборудования
- Протоколы пусконаладки, паспорта и документы на смонтированное оборудование
- Инструктаж персонала по эксплуатации и обслуживанию систем
